二. 工作原理
PURSUIT ELEMENTS

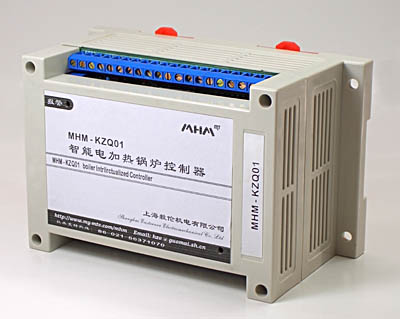

——MHM-KZQ01型智能電熱鍋爐控制器: 一.水位控制回路:當系統通電開機時,控制器首先檢查鍋爐水位是否達到高水位,斷電后重新開機時允許鍋爐水位低于低水位狀態出現,并認為該低水位是正常狀態不予報警(因為新裝鍋爐或鍋爐排污清洗后,鍋爐內可能是無水狀態)。所以通電初始化時測量到不是高水位即刻啟動進水泵,泵水直到水位到達高水位。確保初次開機鍋爐泵水到高水位全過程,同時檢測電極判別進水是否正常。當泵水到達高水位后即刻自動關閉進水泵。確保水位控制回路工作正常后進入,二.壓力控制回路(或溫度控制回路)?刂破鲉訅毫z測控制程序,判別上限壓力A和下限壓力B(壓力設定必須壓力A
> 壓力B)。當檢測到實際壓力低于壓力A、壓力B的狀態,則啟動A組和B組電加熱器(對應A、B二組五只繼電器動作,去驅動對應的接觸器接通電加熱器加熱)。電加熱器加熱進程,根據延遲間隔時間設置值分組分級加熱。當檢測到壓力達到壓力B,則關閉電加熱器B組。關閉加熱同樣按設置的時間間隔逐級關閉,當壓力達到壓力A,則關閉A組電加熱器。如果檢測到的壓力傳感器
B > A,等不符合壓力規則的狀態時,說明已出現壓力故障,控制器內即刻點亮報警LED長亮和長鳴報警。同時有報警繼電器觸點輸出供外接報警器連接,以示出現壓力故障。確保壓力控制在上下限范圍內。(也可以將A、B壓力控制端短接,用一個單點壓力控制器,利用壓力回差來獲得單點單回路控制方式。)
水位檢查從低<中<高<極高位,同時進行水位邏輯分析判別。當符合水位邏輯關系時才允許執行電加熱程序。當水位低于中水位時則啟動進水泵,泵水(進水泵繼電器動作),當水位到達高水位則關閉進水泵。有極高水位電極的鍋爐(無極高位電極的鍋爐可以不接)、當水位低于低水位或當有不符合水位邏輯關系的狀態出現,則說明出現水位異常故障,控制器立即關閉電加熱系統和進水泵同時發出LED閃光和蜂鳴器報警(智能電熱鍋爐控制器內自帶),同時有報警繼電器觸點斷續間隔輸出以示出現水位故障。
鍋爐運行是必須嚴格按照鍋爐運行規則控制,因此本智能電熱鍋爐控制器工作程序嚴格遵循熱水鍋爐運行規則進行實時監控,并附有復雜的運行邏輯智能判別和多重保護功能,確保系統完好、正常,使電熱水鍋爐長期安全可靠的運行。如果當出現聲光報警狀態時。若聲、光出現長報警狀態,為壓力故障。而出現聲、光間歇報警,則說明是出現水位故障。不同的報警形式,以便快速區別不同的故障性質,可快速正確捕獲故障,排除故障。

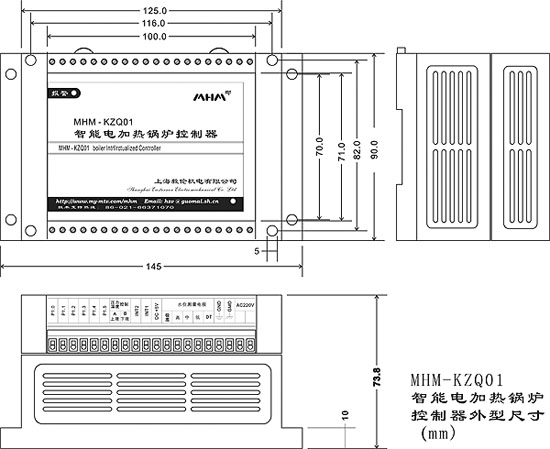

三. 外形尺寸 THE
OUTSIDE DIMENSIOS

四. 注意事項 CAUTIONS四.
端子連接 CONNECTION DIAGRAM
A口

B口

序號
|
端 子 名 稱
|
應 用 說 明
|
序號
|
端 子 名 稱
|
應 用 說 明
|
A1-5 |
加熱A、B燈 |
對應加熱LED指示燈 |
A13 |
高水位電極 |
接鍋爐水位對應電極 |
A6 |
水泵指示燈 |
對應進水泵LED指示燈 |
A14 |
中水位電極 |
接鍋爐水位對應電極 |
A7-8 |
壓力A,B指示燈 |
對應壓力LED指示燈 |
A15 |
低水位電極 |
接鍋爐水位對應電極 |
A9 |
壓力/溫度 A |
接壓力/溫度表上限輸出端 |
A16 |
DT(可接鍋爐外壁) |
水位測量電極公共端 |
A10 |
壓力/溫度 B |
接壓力/溫度表下限輸出端 |
A17 |
GND
|
提供DC電源負端及公共端 |
A11 |
DC +5V |
提供DC +5V電源輸出 |
A18 |
GMD |
系統屏蔽端可接大地 |
A12 |
極高水位電極 |
可根據用戶鍋爐選接 |
A19-20 |
AC
220V |
AC220V控制器工作電源輸入 |
注:1.指示燈需采用發光二極管LED發光,并且每路要串聯一個200
- 300歐 0.25瓦電阻。(發光二極管負極接到對應端子)
——2.
壓力、溫度表開關量輸出觸點一端接到對應壓力/溫度端,另一端接DC+5V端。(壓力、溫度到斷開,壓力、溫度低閉合)
——3.
DT 為水位測量電極的公共端,一般可以接到鍋爐筒體的外壁,接觸必須良好,確保測量回路測量正確可靠。
——4.
GMD為控制器內電源變壓器的屏蔽層要接大地,為提高系統的抗干擾能力。
序號
|
端 子 名 稱
|
應 用 說 明
|
序號
|
端子名 稱
|
應 用說 明
|
B1-B2
|
報警
|
接報警器(一副常開觸點)
|
B12-B14
|
加熱器A3
|
接A組加熱器A3控制接觸器
|
B3-B5
|
水泵
|
接進水泵(一副轉換觸點)
|
B15-B17
|
加熱器B1
|
接B組加熱器B1控制接觸器
|
B6-B8
|
加熱器A1
|
接A組加熱器A1控制接觸器
|
B18-B20
|
加熱器B2
|
接B組加熱器B2控制接觸器
|
B9-B11
|
加熱器A2
|
接A組加熱器A2控制接觸器
|
|
|
|
注:1.(開\刀)為常開觸點,(刀\閉)為常閉觸點,(開\刀\閉)為轉換觸點,分別驅動接觸器。(選配加熱接觸器的大小,根據加熱功率自定)
——2.
鍋爐加熱器共分二組,A組內分A1、A2、A3三段分級加熱,B組內分B1、B2二段分級加熱。分級加熱的間隔時間在控制器盒蓋內,有四檔撥動開關按2進制編碼分16檔延遲檔供選擇。

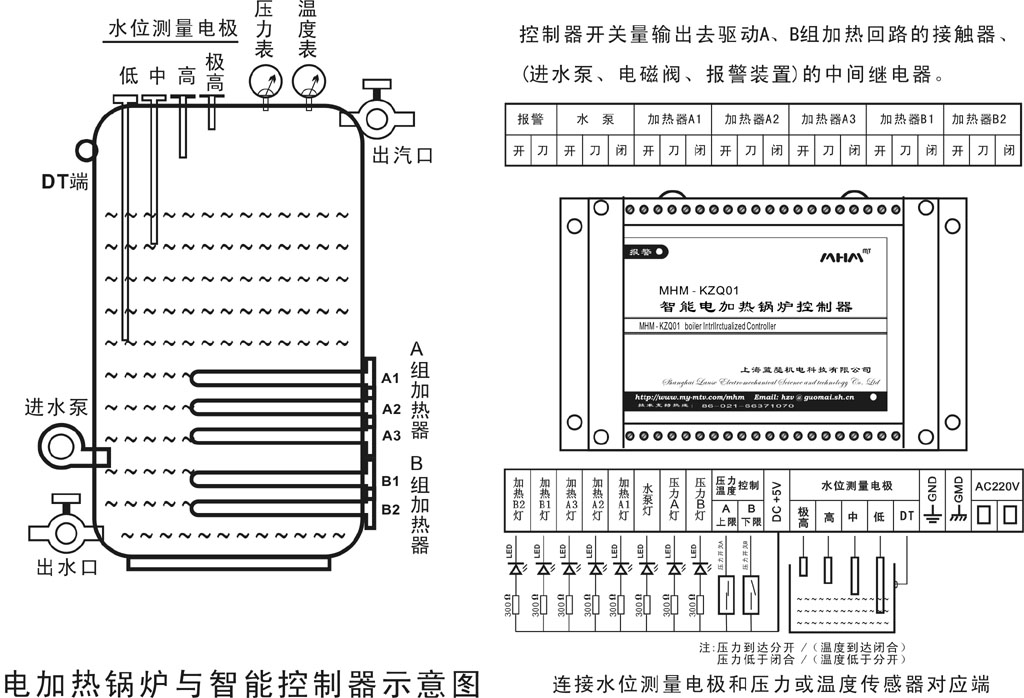

五.電加熱鍋爐示意圖

點擊放大此示意圖
___MHM-KZQ01型智能電熱鍋爐控制器,也同樣適用溫度控制。和壓力控制所不同的是將溫控表的上限溫度開關量輸出端(要求高于上限溫度觸點吸合,低于上限溫度放開),一端接到溫度控制A上限,另一端接到+5V端。溫度表的下限溫度開關量輸出端(要求高于下限溫度觸點吸合,低于下限溫度放開),一端接到溫度控制B下限,另一端接到+5V端。水位測量筒電極一端接DT公共端(DT端一般可接到高爐外壁),另一端接到對應端子。鍋爐控制器及構成熱水鍋爐控制回路。該控制器通過變通應用也可以用于燃汽鍋爐、燃油鍋爐等其它合適的方面。

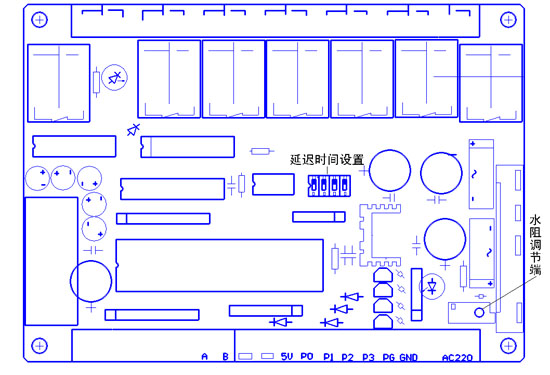

本智能電熱鍋爐控制器,打開罩殼可以見內部設置水阻調節電位器,提供用戶根據鍋爐現場的水質及水阻的大小和汽阻的現場情況來調節。順時針旋轉適應于大水阻,逆時針旋轉適應于小水阻。出廠時設置為中水租。內部還有四檔按2進制計數的延遲時間選擇編碼開關,向上撥為"0",向下?lián)転?quot;1",按2進制方式計數0-F,相當于十進制數0-15,定義為N,延遲基數為1秒。延遲時間S
= N +1 ,如撥碼為"0100",等于十進制8,則延遲時間S = 8 + 1,延遲9秒。根據用戶的現場要求可以重新設置延遲時間,出廠設置為3秒。
請?zhí)貏e注意! 如自行配套鍋爐控制柜,請注意不要忽視在每個被驅動的接觸器線包兩端,必須并聯耐壓高于680
V 0.1u F的CBB電容,吸收浪涌脈沖干擾。鍋爐和鍋爐控制柜外殼可靠接大地。確?刂葡到y(tǒng)安全、可靠地運行。

五.技術服務
為了適應廣大配套用戶可能存在對控制程序不同的要求,本公司可以根據用戶廠家的要求修改程序。也可以為用戶量身定做OEM,歡迎廣大用戶合作。

|
