特點：FEATURES
__
A. MHM-07系列 雙路高速差模信號轉換器(編碼器信號轉換器 編碼器信號轉換模塊)，可將單端脈沖信號轉換成輸出差分(差模)信號，可應用于包括微處理器系統TTL、PLC與伺服系統、變頻器之間數據高速傳輸轉換接口（單片機、PLC控制器與伺服系統、變頻器之間轉換接口）適用于電機自控應用等領域。尤其是能克服工控系統復雜的現場環境下的強干擾，排除強電場、強磁場等電氣干擾。MHM-07型雙高速差模信號轉換器能有效保護較為敏感的電路，并且具有脈沖整形功能，有效地提高了系統之間的抗干擾性能，為工業自動化控制系統中提供一個安全接口。內置二路獨立高速差模信號轉換器。
__
B. MHM-07系列 雙路高速差模信號轉換器常規產品輸入：有PLC電平接口07A、TTL電平接口07B、LvTTL電平接口07L、HvTTL電平接口07Z，輸入有特殊電平要求可定制。輸出：DS差分(差模)信號，Vid
± 2.5-3V。
__
C. MHM-07系列 與 MHM-02系列 輸入接口完全相同，其輸出接口不同。
__

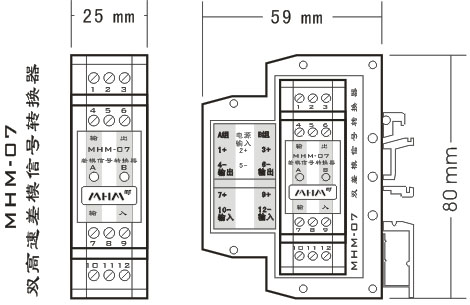

D. 結構上采用了片狀模塊卡口式結構，可直接卡入標準道軌安裝，安裝拆卸維護方便�？梢远嗥o湊疊合安裝在標準DIN
35mm 道軌上，可節省和替代控制柜輸入、輸出接線端子。
__
E. 單端轉差分信號，單端轉差模信號。
__
F. 單路輸入信號電流5mA，如將7、9端短接，10、12端短接，可以作為一路輸入兩路輸出使用。
特別提示：
MHM-06
系列 差分轉單端 差分->單端
MHM-07
系列 單端轉差分 單端->差分
MHM-08
系列 差分轉差分 差分->差分 A通道1進2出
B通道1進1出
具體技術參數請點擊 技術規范
欄
|
