特點：FEATURES
__

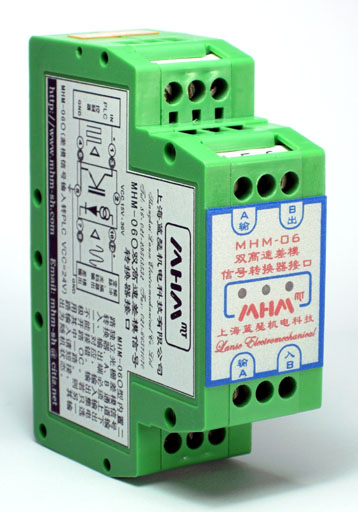

A. MHM-06系列 雙路高速差模信號轉換器(編碼器信號轉換器 編碼器信號轉換模塊)，可將模擬差模信號或數字差模信號轉換成單向脈沖信號輸出，可應用于DS差分（差模）、LvDS低壓差分（低壓差模）與PLC、微處理器系統TTL、LvTTL之間數據高速傳輸轉換接口（如解決旋轉編碼器、光柵尺模擬差模輸出與單片機、PLC控制器之間轉換接口、應用于西門子、ABB、AB、歐姆龍、三菱、松下、臺達等各類PLC高速計數模塊、脈沖輸入端）、電動機編碼器、光柵尺與PLC控制器之間轉換接口、變頻器信號與PLC控制器之間的信號傳輸、差模輸入/單向輸出轉換接口、還特別適用于電機自控應用等領域。尤其是能克服工控系統復雜的現場環境下的強干擾，排除強電場、強磁場等電氣干擾。MHM-06系列雙高速差模信號轉換器能有效保護較為敏感的電路，并且具有脈沖整形功能，有效地提高了系統之間的抗干擾性能，為工業自動化控制系統中提供一個安全接口。內置二路獨立高速差模信號轉換器。
__
B. MHM-06系列 雙高速差模信號轉換器。
__
輸入信號版本：
__
__LvDS版本 輸入差模翻轉靈敏度Vid≥±0.2V
_____
DS 版本 輸入差模翻轉靈敏度Vid≥±1.0V
__
基礎輸出型號：MHM-06系列所有型號都有 LvDS版本
和 DS版本產品。
____
MHM-06A型 推挽輸出幅度與模塊工作電壓同步
__
__MHM-06O型
集電極開路輸出
____
MHM-06T型 固定TTL電平輸出與模塊工作電壓不同步
__
__MHM-06L型
固定LvTTL電平輸出與模塊工作電壓不同步
__
_ MHM-06T-T型
TTL電平輸出 ( Vcc 5V（DC）>200mA
)
__
_ MHM-06O-T型
集電極開路輸出 ( Vcc 5V（DC）>200mA
)
__
C. MHM-06系列 與MHM-02系列 輸入接口不同，其輸出接口完全相同。
__

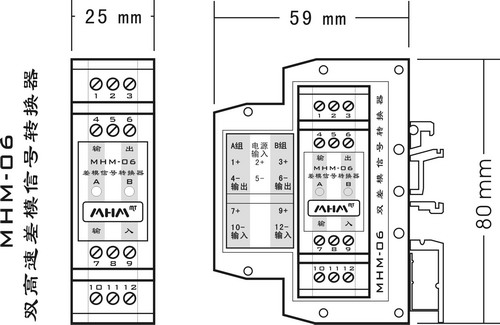

D. 結構上采用了片狀模塊卡口式結構，可直接卡入標準道軌安裝，安裝拆卸維護方便�？梢远嗥o湊疊合安裝在標準DIN
35mm 道軌上，可節省和替代控制柜輸入、輸出接線端子。
__
E. 差分轉單端信號，差模轉單端信號。
__
F. 單路輸入信號電流100uA，如將7、9端短接，10、12端短接，可以作為一路輸入兩路輸出使用。
特別提示：
MHM-06
系列 差分轉單端 差分->單端
MHM-07
系列 單端轉差分 單端->差分
MHM-08
系列 差分轉差分 差分->差分 A通道1進2出
B通道1進1出
具體技術參數請點擊 技術規范
欄
|
