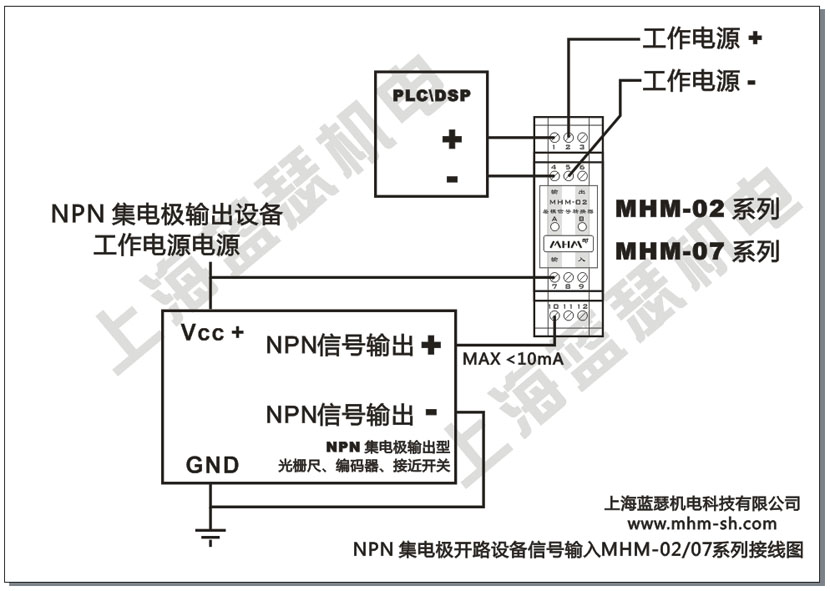

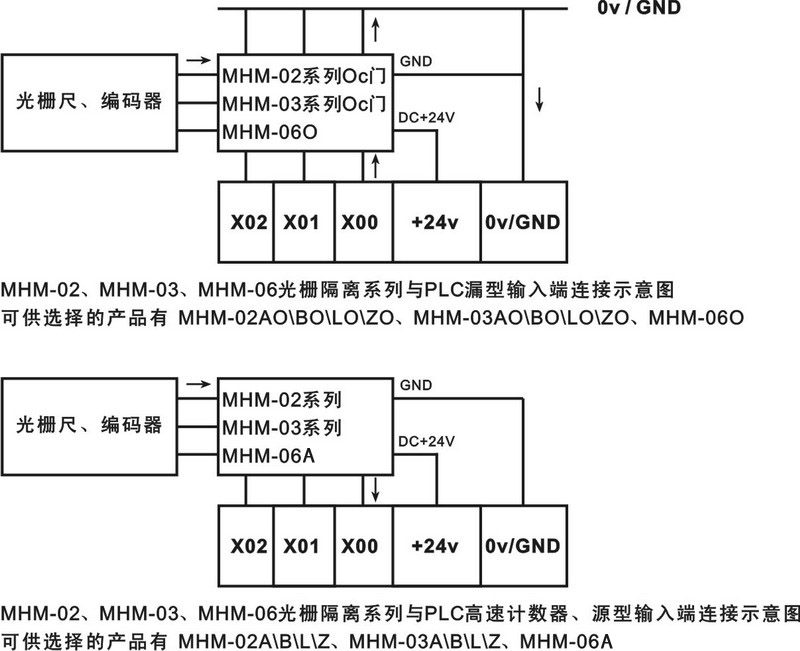

PLC NPN(日系漏型\德系源型)輸入端、【低電平有效的高速計數器】配合使用選型
NPN漏型輸入請選用
MHM-02AO、MHM-02BO、MHM-02LO、MHM-02ZO
與 PLC
PNP(日系源型\德系漏型)輸入端、【高電平有效的高速計數器】配合使用選型
PNP源型輸入端必須為高阻狀態請選用
MHM-02A、MHM-02B、MHM-02L、MHM-02Z
（請注意輸入端的頻率響應速度與信號源的頻率是否匹配，信號接收端頻響速度應為發射端最高速度的1.5倍以上，不然會造成漏脈沖現象）
【日系\德系PLC 源型、漏型定義相反，選型時請以輸入點電流方向?yàn)榛鶞?zhǔn)，高電平有效
或 低電平有效】
|
應用案例解答
|
|

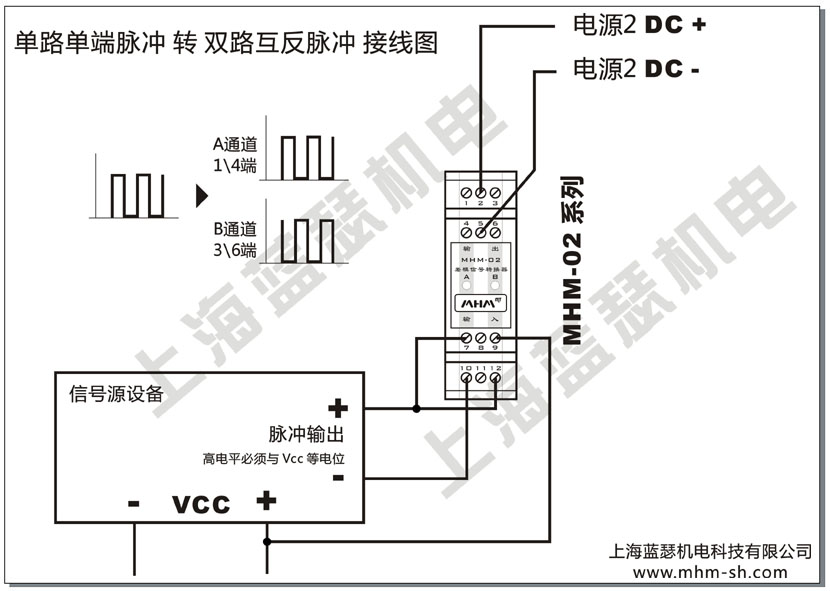

如何實現單路信號輸入、雙路信號/OC輸出？
可以將信號
+ 同時接入7端、9端，信號 - 同時接入10端、12端。這樣就可以實現單路信號輸入、雙路信號/OC輸出了。
|
|
如何實現輸出單端信號電平倒置/OC輸出倒置（信號為1時輸出低電平/OC截止，信號為0時輸出高電平/OC導通）？
按灌電流接線圖安裝，就可以實現信號倒置。在信號源設備的DC電源與輸出信號高電平等電位的情況下，將信號源設備的DC電源
+ 接7、9端，信號 + 接10、12。如果信號源設備為AC交流電源，則需要使用MHM-07系列與MHM-06系列配合使用才能實現信號倒置。
|
|
如何提高脈沖信號的傳輸距離？
目前光電編碼器、脈沖式流量計等以脈沖形式輸出的傳感器設備，逐步取代傳統4-20mA信號的傳感設備。其優點在于測量精度有較大提高，但信號的驅動能力都做的比較小，造成無法遠距離傳輸�？梢允褂肕HM-02/03系列的光柵隔離器作為信號中繼器使用，提高信號的驅動能力，由此可以增加傳輸距離，同時也應選用優質低內阻的信號線材，以降低信號在線上損耗。
|
自發電編碼器高電平浮動范圍過大，如何轉換為穩定的高電平信號？
自發電編碼器其的高電平會隨著轉動速度的高低而變化，造成高電平信號浮動范圍過大，由此損壞信號接收設備。這類情況可以選用MHM-02xD動態高電平系列光柵隔離器，將浮動的高電平信號轉換為固定高電平信號。 |
變頻器對脈沖信號的干擾主要有三個途徑
1、（電纜）變頻器與安裝有編碼器的電機有信號鏈接。
2、（電源）變頻器電源與信號源設備、接收設備共地。
3、（空氣）變頻器有較強的無線電干擾波發出。
解決變頻干擾方法
1、（電纜）對信號進行隔離、整形、轉換處理。
2、（電源）使用獨立電源并進行電源隔離處理。
3、（空氣）增加金屬接地網罩，抑制無線電波。
|
|
