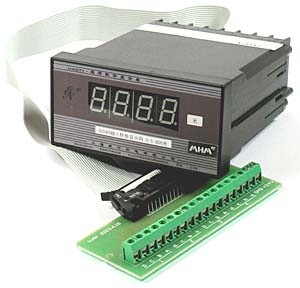

HMDTY - BCD碼轉換數顯表
HMDTY
Series Digital Panel Meters
|
|
|
特點：FEATURES
⊙ 產品適用于各種單片機和PLC控制器，作為遠傳到控制現場數字顯示。
如電壓、電流、壓力、重量、速度、頻率、溫度、濕度等的測量顯示。
⊙ 四位BCD碼平行輸入同時轉換成四位數字顯示0-9999
⊙ 標準通用性表殼，體積小巧 Current watchcase ,volume delicate
⊙ 4位表 最大顯示范圍9999 Max display range 9999
⊙ 輸電平：A型：
與PLC匹配 0-24V。
_______---B型：
與TTL 電平匹配 或根據用戶要求。 |
一． 技術參數
SPECIFICATIONS |
|
|
輸入方式
Input mode
|
四位 BCD 碼輸入
______A型：輸入高電平15V-24V，低電平0-1V
______B型：TTL電平， 任選一
|
|
最大顯示
Max Display
|
9999 可設定小數點 Can set decimal
point
|
|
顯 示
Display
|
紅色數碼管高14.2mm red LED 14.2mm
H
|
|
轉換速度
Sampling speed
|
＜ 100 Ns
|
|
消耗功率
Power consumption
|
≤ 4 W
|
|
使用溫度
Operating temperature
|
0℃ - 55℃
|
|
電 源
Aux Power supply
|
DC 24V
|
|
重 量
Weight
|
350g
|
|
外形尺寸
Outside dimension
|
48mm(H) × 96mm(W) × 112mm(D)DIN
|
|
開孔尺寸
Perforate dimension
|
92mm(W) × 44mm(HD)DIN
|

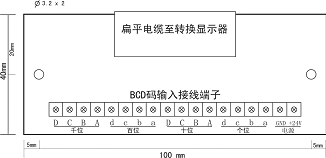

二． 端子連接 CONNECTION DIAGRAM |
|
__注：屬性
D、C、B、A、（d、c、b、a） 為對應8、4、2、1 位。 D對應 8、 C對應 4、 B對應 2、 A對應 1_直流電源24V供電
|
|
|
|
|
三． 外形及表盤開孔尺寸 THE
OUTSIDE DIMENSIOS |
|
|
|
|
正面
|
側面
|
開孔
|
| |
|
|
四．
注意事項 CAUTIONS
1．適宜使用環境溫度0℃-55℃，相對濕度85%以下。Use in ambient temperatures
of 0℃ to 55℃,humidifies 85%R.H.
2．?dāng)?shù)顯示表有二種輸入電平匹配方式，A型PLC 24V匹配電平，B型 TTL 匹配電平，請校對所選儀表是否與要求相符合。
|
|
五． 說明 NOTES
HMDTY BCD碼轉換通用數顯表使用范圍非常廣，請?jiān)谟嗁?gòu)時務必詳細說明要求，如：輸入A型PLC電平,對應數字顯示為0-150.0，顯示值單位是T/h。以便我們正確無誤地即時提供給用戶，謝謝合作！
|
