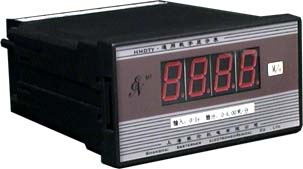

HMDTY
系列通用數顯表
HMDTY
Series Digital Panel Meters
|
|
|
特點：FEATURES
⊙ 產品適用于各種具有線性輸出特性的傳感器或其他測量設備，如壓力、重量、速度、頻率、溫度、濕度等的測量顯示
___The meter can be used withlinear
output features sensor or other measuring as measuring and display
of pressure, weight, speed, frequency and humidifies.
⊙ 標準通用性表殼，體積小巧
___Current watchcase, volume delicate
⊙ 測量準確，性能可靠
___Measuring precision, performances
reliable
⊙ 雙積分A/D轉換（2.5次/秒）
___Dual slope A/D conversion(2.5/s)
⊙ 最大顯示范圍±1999 Max display range ±1999
⊙ 輸入方式：電流4-20 mA (0-20 mA)
___電壓1-5V，0-5V，0-10V，0-200 mV
___Ampere 4-20 mA(0-20 mA)
___Voltage1-5V,0-5V,0-10V,0-200
mV
本產品已有HMM-AV01型表升級替代調試更為方便
|
| 一． 技術參數
SPECIFICATIONS |
|
|
輸入方式
Input mode
|
電流: Ampere : 4-20 mA (0-20
mA)
電壓: Voltage1: 1-5V，0-5V，0-10V，0-200 mV
|
|
精 度
Accuray
|
±0.5％F.S ± 2Digit (23℃±5℃)
|
|
A/D轉換
A/D onverter
|
雙積分 A/D 轉換 Dual slope A/D conversion
|
|
采樣速度
Sampling speed
|
約 2.5次/秒 Abt.205/s
|
|
最大顯示
Max.Display
|
1999可設定小數點 Can set decimal
point
|
|
顯 示
Display
|
紅色數碼管高14.2mm red LED 14.2mm
H
|
|
消耗功率
Power consumption
|
≤3W
|
|
使用溫度
Operating temperature
|
0℃ - 75℃
|
|
電 源
Aux.Power supply
|
直流 DC 24V , DC 12V ，DC 5V /
交流 AC 220V 50Hz
|
|
重 量
Weight
|
350g
|
|
外形尺寸
Outside dimension
|
43mm(H) × 96mm(W) × 112mm(D)DIN
|
|
開孔尺寸
Perforate dimension
|
92mm(W) × 44mm(HD)DIN
|
二． 端子連接 CONNECTION DIAGRAM |
|
|
|
|
DC直流電源供電
|
|
AC交流電源供電
|
三． 外形及表盤開孔尺寸 THE
OUTSIDE DIMENSIOS |
|
|
|
|
正面
|
側面
|
開孔
|
| |
|
|
四．
注意事項 CAUTIONS
1．適宜使用環境溫度0℃-50℃，相對濕度85%以下。
Use in ambient temperatures of 0℃ to 50℃,humidifies 85%R.H.
2．輸入導線使用屏蔽線較好。Input wire use the shielded wire.
3．本通用數字顯示表有多種供電方式和輸入方式，在安裝時請?zhí)貏e注意校對所選儀表是否與實際要求相符合。 |
|
五． 說明 NOTES
HMDTY型通用數字顯示表使用范圍非常廣泛，并且可以根據客戶不同要求定制。故請?jiān)谟嗁彆r(shí)務必詳細說明要求，例如：數字顯示表選用的工作電源是直流24V，輸入方式是4-20mA,對應數字顯示為0
- 150.0，顯示值單位是T/h。以便我們的產品正確無誤地即時提供給用戶，謝謝合作！
|
