HMM-01 光柵隔離信號傳輸器 安全隔離柵 電子繼電器 綠色繼電器
HMM-01 Photocoupler （已停產，升級型號MHM-01C-A）


特點：FEATURES
A． HMM -01 ISOLATING 光柵隔離器也有稱安全隔離柵,內置單路LTGHT COLPLER隔離器。能低速或高速度傳遞開關量信號，尤其能克服工業自動化控制復雜的現場環境下，強電傳動執行機構和遠程控制網絡系統之間強電場、磁場等干擾。可以實現高壓、大電流信號以及傳感器輸出的弱電信號的隔離變換。獲得高精度的數字化信息，也可以總線化的數字通信方式完成數據的遠傳；其針對自動控制和微機監控領域和實時監控功能而設計的，性能價格比高，使用靈活，容易實現硬件和軟件組態構建和擴建提供了有力的工具。輸入與輸出信號系統完全物理隔離。
B． 其二在結構上采用了仿繼電器插拔方式，插座可標準道軌卡口方式安裝，安裝拆卸維護方便。在符合HMM-01光柵隔離器技術指標下可以直接替換對應的繼電器作單路常開點應用
Technical data
Input data
Operating voltage range
Input DC voltage
Typ.input current with Un
Transmission frequency

Output data
Operating voltage range
Continuous load current
Swith-off delay

General data
Insulation voltage in/out
Operating temperature range



+-15 %
24V DC
10 mA
10000 Hz


8-36VDC
100mA
200us


1500V
-20to+60℃


一． 技術參數 SPECIFICATIONS
輸入?yún)?shù)
 INPUT DATA
工作電壓范圍
Operating Voltage Range
± 15 %
輸入直流電壓
Input DC Voltage
直 流 DC 24V
典型輸入電流
Type Input Current With Un
10 mA
典型傳輸頻率
Transmission Frequency
10000 Hz
輸出參數
OUTPUT DATA
工作電壓范圍
Operating Voltage Range
8 - 36 V （DC）
連續負載電流
Continuous Load Current
100 mA
典型開關速度
Switch - Off Delay
200 us
典型運行參數
TYPE GENERAL DATA
輸入輸出隔離電壓
Isolation Voltage in / out
1500 V
工作溫度范圍
Operating Temperature Range
-20 - +60 ℃
外形尺寸
Outside dimension
41mm(H) × 20mm(W) × 27mm(D)DIN

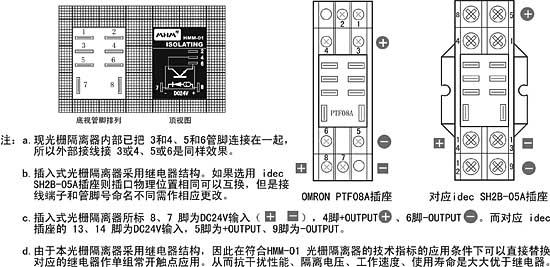

二． 端子連接 CONNECTION DIAGRAM



三． 說明 NOTES
HMM-01 光柵隔離信號傳輸器使用范圍非常廣泛，我們可以根據客戶不同要求定制。

MHM 高速光電耦合器系列 與 高速繼電器及固態繼電器參數比較
