MHM-FRDV光隔離脈沖轉換整形器
GRATING
ISOLATING OF PULSE SHAPING CHANGER
|
|
|
特點：FEATURES
__
A. MHM-FRDV光隔離脈沖轉換整形器，是專門用于解決變頻調速器 FM脈沖信號輸出電平與PLC的高速計數器模塊之間的電平匹配，同時又能克服工控現場電動執行系統強電對PLC控制系統的干擾。隨著數字技術的不斷的完善，尤其在自動化控制系統中，數字信號處理與傳統模擬信號處理相比，無論是遠程控制的實時性、調節精度、靈活性、可靠性等方面都體現出數字技術越來越大的優越性。因此如早期的變頻調速控制器從單一的0-5V或4-20mA模擬信號反饋輸出，如MITSUBISHI三菱變頻調速器FR-A500已轉向具有模擬AM和數字FM雙重遠傳信號輸出方式供選擇�，F(xiàn)在PLC、DCS系統閉控制，選用全數字閉環方式已是發展趨勢。
__

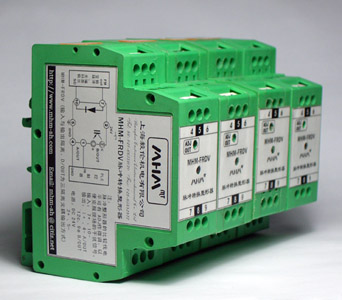

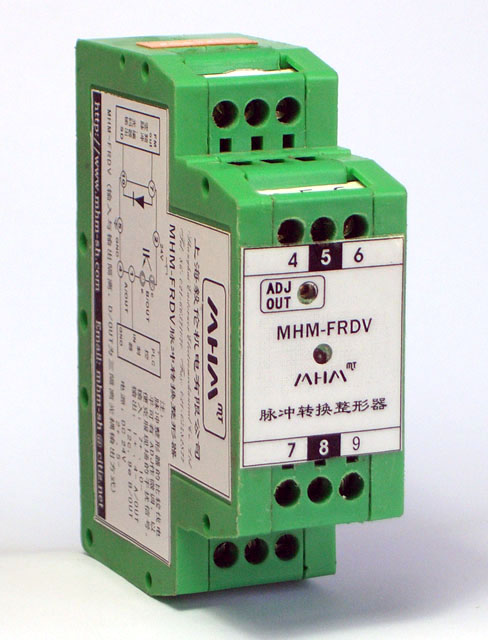

B. 其在結構上采用了片狀模塊卡口式結構，可直接卡入標準DIN道軌安裝，安裝拆卸維護方便�？晒�(jié)省和替代控制柜輸入、輸出的接線端子。 |
| |
一． 技術參數
SPECIFICATIONS |
|
|
輸入?yún)?shù) INPUT
DATA
|
|
工作電壓范圍
Operating Voltage Range
|
24V
|
|
輸入直流電壓
Input DC Voltage
|
A型為PLC電平0 - 24 V ，B型為TTL電平0
- 5V
|
|
典型輸入電流
Input DC Voltage
|
5 mA
|
|
典型傳輸頻率
Transmission Frequency
|
0 - 5 KHz
|
|
輸出參數 OUT
DATA
|
|
工作電壓范圍
Operating Voltage Range
|
20- 35V （DC）
|
|
連續負載電流輸出電流
Continuous Load Current
|
10mA
|
|
典型開關速度
Switch - Off Delay
|
1us
|
|
典型運行參數 TYPE GENERAL DATA
|
|
輸入輸出隔離電壓
Isolation Voltage in / out
|
2500 V
|
|
工作溫度范圍
Operating Temperature Range
|
-10 - +70 ℃
|
|
外形尺寸
Outside dimension
|
80mm(H) × 25mm(W) × 70mm(D)DIN
|
|
|

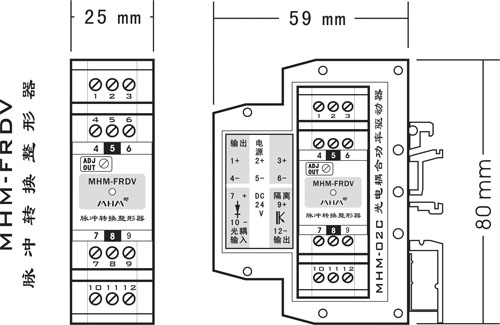

二. 外形尺寸 THE OUTSIDE DIMENSIOS |
|
|
| 三. 注意事項 CAUTIONS |
|

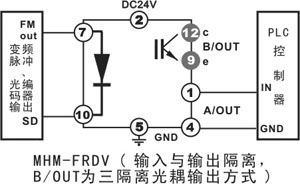

1．MHM-FRDV光隔離脈沖轉換整形器輸入端為光耦，輸入脈沖有極性要求。通過調節ADJ
OUT調節端可控制整形器靈敏度，以便有效克服現場干擾。
2．整形器具有二路輸出端口，一路輸出A：OUT與電源公共參考地，整形輸出脈沖幅度近似于電源�？芍苯犹峁┙oPLC高速計數。另一路為隔離輸出可供特殊需求。
（ 如用戶對開關閥值電平有特殊要求可定制 ）
|
|
3. 光隔離脈沖轉換整形器的安裝位置應盡量靠近變頻調速器，輸入輸出的連線應選用屏蔽線。因為整形器輸出信號比較大，而且輸出阻抗也比較底。可以放較長的線到PLC的高速計數器模塊，這樣布線不容易受工業現場的干擾。
4. A/OUT與輸入信號隔離，其輸出是有源的，與DC24V是共地的。B/OUT輸出是完全隔離的，A/OUT和B/OUT可以同時輸出。
|
 |
|
|
