SEGC-030A/B 通用數字顯示表
SEGC-030A/B Series Digital Panel
Meters
|
|
|
特點：FEATURES
⊙ 產品適用于各種測量設備檢測交流電流。
___The meter can be used with various
kinds measuring facilities to interchange electric current
⊙ 標準通用表殼，體積小巧
___Current watchcase, volume delicate
⊙ 測量準確，性能可靠
___ Measuring precision, performances
reliable
⊙ 雙積分A/D轉換（2.5次/秒）
___ Dual slope A/D conversion(2.5/s)
⊙ 最大顯示范圍0 - 99 Max display range 0 - 99
⊙ 輸入方式：
___A型配交流電流互感器其二次額定電流為1A。
___B型 30A交流電流直接輸入式
A型、B型均有豎式和橫式安裝方式。 |
一． 技術參數
SPECIFICATIONS |
|
|
輸入方式
Input mode
|
交流電流: AC Ampere : 1-1000 mA
( 0 - 1 A) 、 30A 交流電流直接輸入式
|
|
精 度
Accuray
|
±0.5％F.S ± 2Digit (23℃±5℃)
|
|
A/D轉換
A/D onverter
|
雙積分 A/D 轉換 Dual slope A/D conversion
|
|
采樣速度
Sampling speed
|
約 2.5次/秒 Abt 2.5/s
|
|
最大顯示
Max.Display
|
99 可 設 定 Can set
|
|
顯 示
Display
|
紅色數碼管高14.2mm red LED 14.2mm
H
|
|
消耗功率
Power consumption
|
≤3W
|
|
使用溫度
Operating temperature
|
0℃ - 50℃
|
|
電 源
Aux.Power supply
|
交 流 AC 220V 50 Hz
|
|
重 量
Weight
|
350g
|
|
外形尺寸
Outside dimension
|
48mm(H) × 96mm(W) × 112mm(D)DIN
|
|
開孔尺寸
Perforate dimension
|
92mm(W) × 44mm(HD)DIN
|

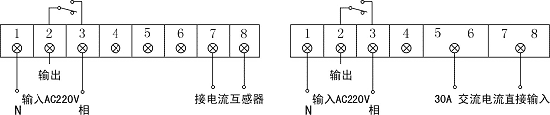

二． 端子連接 CONNECTION DIAGRAM |
|
|
|
|
|
|
|
三． 外形及表盤開孔尺寸 THE
OUTSIDE DIMENSIOS |
|
|
|
|
橫式正面
|
側面
|
開孔
|
|
注：1.橫式和豎式接線方式相同 2.橫式和豎式外形尺寸相同 3.橫式和豎式開孔尺寸相同
|
| |
|
|
| |
|
|
四．
注意事項 CAUTIONS
1．電源輸入為1、3接線端，2端為輸出端，受面板開關控制。 7、8端為輸入，接電流互感器二次端
2．本通用數字顯示表有多種供電方式和輸入方式，在安裝時請?zhí)貏e注意校對所選儀表是否與實際要求相符合。 |
|
五． 說明 NOTES
SEGC - 030A/B 型通用數字顯示表使用范圍非常廣泛，我們可以根據客戶不同要求定制。
|
